تابلوهای توزیع فرعی، یکی از مهم ترین تجهیزات برقی در هر ساختمانی هستند. این تابلوها وظیفه توزیع برق از تابلو برق اصلی به بخش های مختلف ساختمان را بر عهده دارند. تابلوهای توزیع فرعی در انواع مختلفی مانند تابلوهای توزیع فرعی روشنایی، تابلوهای توزیع فرعی موتورخانه، تابلوهای توزیع فرعی صنعتی و… در بازار موجود هستند.
این تابلوها از اجزای مختلفی مانند کلیدهای اتوماتیک، فیوزها، کنتاکتورها، رله ها و… تشکیل شده اند. این اجزا با همدیگر کار می کنند تا برق را به صورت ایمن و مطمئن به بخش های مختلف ساختمان توزیع کنند. اگر به دنبال کسب اطلاعات بیشتر در مورد تابلوهای توزیع فرعی هستید، این مقاله را دنبال کنید.
فهرست
3 تابلو توزیع فرعی که هر کدام کاربرد خاص خود را دارند
در این بخش ۳ مورد از تابلوهای توزیع فرعی به همراه کاربرد هر یک را شرح می دهیم.
۱. تابلو توزیع فرعی ایستاده

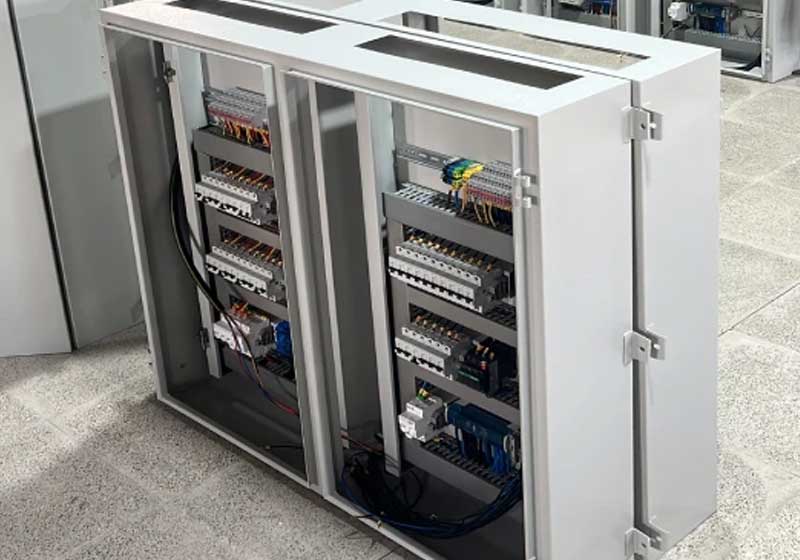

تابلو توزیع فرعی ایستاده، یکی از پرکاربردترین انواع تابلوهای توزیع فرعی است که در ساختمان های مسکونی، تجاری و صنعتی مورد استفاده قرار می گیرد. این تابلوها به صورت ایستاده طراحی شده اند و معمولا در ورودی ساختمان یا محلی مناسب در داخل ساختمان نصب می شوند.
تابلوهای توزیع فرعی ایستاده ویتال تابلو در انواع مختلفی در بازار موجود هستند که ظرفیت جریان های مختلفی را پشتیبانی می کنند. این تابلوها معمولا از ورق های گالوانیزه ساخته می شوند و دارای تجهیزاتی مانند کلید اتوماتیک، فیوز، کنتاکتور و سایر تجهیزات حفاظتی و کنترلی هستند.
۲. تابلو توزیع فرعی موتورخانه
تابلو توزیع فرعی موتورخانه ویتال تابلو، یکی دیگر از انواع تابلوهای توزیع فرعی است که در موتورخانه های ساختمان ها استفاده می شود. این تابلوها وظیفه تأمین برق تجهیزات موتورخانه مانند پمپ ها، فن ها و سایر تجهیزات را بر عهده دارند.
تابلوهای توزیع فرعی موتورخانه معمولا از ورق های گالوانیزه تولید شده اند و تجهیزاتی مانند کلید اتوماتیک، فیوز، کنتاکتور، تجهیزات حفاظتی و کنترلی و … را دارا هستند. این تابلوها باید دارای مقاومت بالایی در برابر رطوبت و دمای بالا باشند.
۳. تابلو توزیع فرعی کارگاهی
تابلو توزیع فرعی کارگاهی، یکی از انواع تابلوهای توزیع فرعی است که در کارگاه های صنعتی استفاده می شود. این تابلوها وظیفه تأمین برق تجهیزات کارگاهی مانند دستگاه های صنعتی، روشنایی و سایر تجهیزات را بر عهده دارند.
جنس این نوع محصولات معمولا از ورق های گالوانیزه بوده و تجهیزاتی مانند کلید اتوماتیک، فیوز، کنتاکتور و سایر تجهیزات حفاظتی و کنترلی در آن تعبیه شده است. این تابلوها نیز باید مقاومت بالایی در برابر رطوبت، گرد و غبار و ضربه داشته باشند.
اجزای تابلوهای توزیع فرعی
تابلوهای توزیع فرعی ویتال تابلو از اجزای مختلفی تشکیل شده اند که هر کدام نقش مهمی در عملکرد صحیح تابلو ایفا می کنند. این اجزا عبارتند از:
-
بدنه تابلو
بدنه تابلو از جنس ورق گالوانیزه با ضخامت بالا ساخته شده است. این ضخامت بالا باعث می شود که بدنه تابلو در برابر آسیب های فیزیکی مانند ضربه، خم شدن و سوراخ شدن مقاوم باشد. بدنه تابلو معمولا از دو قسمت تشکیل شده است:
- قاب: قاب تابلو از جنس ورق گالوانیزه با ضخامت بالا ساخته شده است و وظیفه نگه داشتن تجهیزات داخلی تابلو را بر عهده دارد.
- درب: درب تابلو از جنس شیشه یا پلی کربنات ساخته شده است و امکان دسترسی به تجهیزات داخلی تابلو را فراهم می کند. درب تابلو دارای یک قفل است که از دسترسی غیر مجاز به تجهیزات داخلی تابلو جلوگیری می کند.
-
قطعات اصلی تابلو
قطعات اصلی تابلو شامل کلیدها، فیوزها، کنتاکتورها، رله ها و سایر تجهیزات الکتریکی است که وظیفه توزیع برق و حفاظت از تجهیزات را بر عهده دارند.
کلیدها
کلیدها برای قطع و وصل جریان برق استفاده می شوند. کلیدها دارای انواع کلیدهای قطع و وصل، کلیدهای مینیاتوری، کلیدهای اتوماتیک و کلیدهای حرارتی هستند.
فیوزها
فیوزها برای حفاظت از تابلو و تجهیزات داخلی آن در برابر جریان های غیر مجاز به کار می روند. از جمله انواع مختلف فیوزها می توان به فیوزهای کاردی، فیوزهای مینیاتوری و فیوزهای اتوماتیک اشاره کرد.
کنتاکتورها
کنتاکتورها برای کنترل تجهیزات الکتریکی مانند موتورها استفاده می شوند. کنتاکتورها انواع مختلفی دارند که از جمله آن ها می توان به کنتاکتورهای AC، کنتاکتورهای DC و کنتاکتورهای سه فاز اشاره کرد.
رله ها
رله ها برای کنترل تجهیزات الکتریکی به کار می روند. رله ها انواع مختلفی دارند که از بین آن ها می توان رله های حرارتی، رله های جریان اضافه، رله های فشارسنج و رله های زمانی را نام برد.
تجهیزات حفاظتی
تجهیزات حفاظتی برای حفاظت از تابلو و تجهیزات داخلی آن در برابر آسیب های ناشی از جریان های غیر مجاز استفاده می شوند. از جمله تجهیزات حفاظتی، فیوزها، رله های حرارتی و رله های جریان اضافه هستند.
تجهیزات اندازه گیری
تجهیزات اندازه گیری برای اندازه گیری پارامترهای الکتریکی مانند جریان، ولتاژ و توان کارایی دارند. از جمله تجهیزات اندازه گیری می توان آمپرمترها، ولتمترها و واتمترها را برشمرد.
تجهیزات روشنایی
کاربرد تجهیزات روشنایی برای تامین روشنایی داخل تابلو است که انواع لامپ های رشته ای، لامپ های فلورسنت و لامپ های LED را در بر می گیرد.
تابلوهای توزیع فرعی، محافظت از جان و مال
تابلوهای توزیع فرعی ویتال تابلو که عرضه کننده این نوع محصولات هستند، به عنوان یک نقطه مهم در شبکه توزیع برق، نقش مهمی در محافظت از جان و مال افراد دارند. این تابلوها با استفاده از تجهیزات حفاظتی پیشرفته همچون فیوز، رله های حفاظتی و کلیدهای قطع کننده، می توانند از بروز حوادث برق گرفتگی، آتش سوزی و انفجار جلوگیری کنند.
تابلوهای توزیع فرعی معمولا در مکان های پر جمعیت و حساس، مانند بیمارستان ها، مراکز تجاری و صنعتی، و ساختمان های مسکونی قرار می گیرند. در این مکان ها، در صورت بروز حادثه برقی، خسارات جانی و مالی جبران ناپذیری به بار خواهد آمد. تابلوهای توزیع فرعی با استفاده از تجهیزات حفاظتی پیشرفته، می توانند از بروز این حوادث جلوگیری کنند.
کنترل و نظارت بر شبکه برق
تابلوهای توزیع فرعی، علاوه بر محافظت از جان و مال، می توانند برای کنترل و نظارت بر شبکه برق نیز مورد استفاده قرار گیرند. این تابلوها با استفاده از تجهیزات اندازه گیری و کنترل، مانند آمپرمتر، ولتمتر و ترمومتر، می توانند اطلاعات مهمی در مورد وضعیت شبکه برق، مانند جریان، ولتاژ و دما را جمع آوری و ذخیره کنند. این اطلاعات برای نظارت بر عملکرد شبکه برق و شناسایی و رفع مشکلات احتمالی مورد استفاده قرار می گیرند.
برای مثال، با استفاده از اطلاعات جمع آوری شده توسط تابلوهای توزیع فرعی، می توان جریان برق مصرفی هر مدار را اندازه گیری کرد. این اطلاعات می تواند برای شناسایی مدارهای پر مصرف و کاهش مصرف برق در آن ها به کار رود.
راهنمای گام به گام نصب تابلوهای توزیع فرعی
نصب تابلوهای توزیع فرعی کار چندان پیچیده ای نیست، اما باید با دقت و رعایت نکات ایمنی انجام شود. در ادامه، مراحل نصب این تابلوها به صورت گام به گام شرح داده شده است:
گام اول: انتخاب محل مناسب
اولین قدم در نصب تابلوهای توزیع فرعی، انتخاب محل مناسب برای آن ها است. محل نصب تابلو باید به گونه ای باشد که دسترسی به آن آسان بوده و در معرض رطوبت و گرد و غبار قرار نگیرد. همچنین، تابلو نباید در معرض نور مستقیم خورشید باشد؛ زیرا ممکن است باعث آسیب دیدن قطعات آن شود.
گام دوم: آماده سازی محل نصب
پس از انتخاب محل مناسب، باید محل نصب تابلو را تعیین کنید. برای این کار، باید سطح محل را صاف و تراز کرده و سپس، یک ورقه چوبی یا فلزی زیر تابلو قرار دهید تا از آسیب دیدن آن جلوگیری شود.
گام سوم: نصب پایه تابلو
اگر تابلو دارای پایه است، باید پایه را در محل نصب قرار دهید و آن را با پیچ ها محکم کنید.
گام چهارم: سیم کشی
مهم ترین مرحله در نصب تابلوهای توزیع فرعی، سیم کشی است. سیم کشی باید با دقت و رعایت نکات ایمنی انجام شود. برای سیم کشی تابلو، باید از سیم های مناسب با ظرفیت جریان مورد نیاز استفاده کنید. همچنین، باید سیم ها را به درستی به ترمینال های تابلو متصل کرد.
گام پنجم: نصب قطعات
پس از سیم کشی، نوبت به نصب قطعات تابلو می رسد. قطعات تابلو شامل فیوزها، کلیدها، پریزها و سایر تجهیزات هستند. این قطعات باید با دقت و مطابق با دستور العمل های سازنده نصب شوند.
گام ششم: تست تابلو
پس از نصب کامل تابلو، باید آن را تست کنید تا از عملکرد صحیح آن اطمینان حاصل کنید. برای تست تابلو، باید آن را به برق متصل کرده و سپس، عملکرد فیوزها، کلیدها و سایر تجهیزات را بررسی کنید.
تعمیر و نگهداری تابلوهای توزیع فرعی، تضمین ایمنی و کارایی
اولین قدم در تعمیر و نگهداری تابلوهای VDP، بررسی ظاهری آن ها است. این کار باید به صورت دوره ای و حداقل هر شش ماه یک بار انجام شود. در این بررسی باید به دنبال هر گونه آسیب فیزیکی در تابلوها، مانند ترک خوردگی، سوراخ شدن یا زنگ زدگی باشید. اگر هر گونه آسیبی در تابلوها مشاهده کردید، باید فورا نسبت به رفع آن اقدام کنید.
تست عملکرد تجهیزات
تست عملکرد تجهیزات یکی دیگر از فعالیت های مهم در تعمیر و نگهداری تابلوهای VDP است. این کار را باید به صورت دوره ای و حداقل هر شش ماه یک بار انجام دهید. در این تست باید عملکرد کلیدهای قطع و وصل، فیوزها، رله ها و سایر تجهیزات موجود در تابلوها را بررسی کنید.
تمیز کردن تابلوها
تمیز کردن تابلوها نیز از اهمیت ویژه ای برخوردار است. گرد و غبار و آلودگی می تواند باعث اختلال در عملکرد تجهیزات تابلوها شود. به همین دلیل، باید تابلوهای VDP را به صورت دوره ای و حداقل هر شش ماه یک بار تمیز کنید. برای تمیز کردن تابلوها از یک برس نرم و مقدار کمی آب استفاده کنید. برای این کار، از مواد شیمیایی تمیز کننده قوی استفاده نکنید؛ زیرا ممکن است به تجهیزات تابلوها آسیب برساند.
سرویس و نگهداری تجهیزات
سرویس و نگهداری تجهیزات نیز یکی از فعالیت های مهم در تعمیر و نگهداری تابلوهای VDP است. این کار شامل روغن کاری، تعویض قطعات فرسوده و تنظیمات لازم برای عملکرد صحیح تجهیزات است. روغن کاری به منظور روانکاری قطعات متحرک تابلوها و جلوگیری از سایش آن ها انجام می شود. تعویض قطعات فرسوده نیز برای جلوگیری از بروز خرابی های احتمالی ضروری است.
تنظیمات لازم برای عملکرد صحیح تجهیزات نیز باید به صورت دوره ای انجام شود. با انجام منظم تعمیر و نگهداری تابلوهای VDP می توانید از بروز خرابی های ناگهانی و اختلالات در عملکرد سیستم ها و تجهیزات جلوگیری کنید.
ایمنی تابلوهای توزیع فرعی، اهمیت رعایت نکات ایمنی
این تابلوها، از اجزای مختلفی تشکیل شده اند که هر کدام وظیفه خاصی را بر عهده دارند. با گذشت زمان، این اجزا ممکن است دچار فرسودگی یا آسیب شوند. بنابراین، رعایت نکات ایمنی در هنگام نصب، بهره برداری، و نگهداری صحیح از این دسته محصولات، امری ضروری است.
نصب تابلوهای توزیع فرعی، باید توسط افراد خبره و دارای دانش و مهارت کافی در این زمینه انجام شود. این افراد، باید با ساختار و عملکرد تابلوهای توزیع فرعی ویتال آشنا باشند و بتوانند سیم کشی و اتصال ها را به درستی انجام دهند.
اتصال صحیح سیم کشی
سیم کشی تابلوهای توزیع فرعی، باید به درستی و مطابق با استانداردهای ایمنی انجام شود. سیم کشی نامناسب، می تواند باعث ایجاد خطرات مختلفی، مانند اتصال کوتاه، برق گرفتگی و آتش سوزی شود.
استفاده از تجهیزات حفاظتی مناسب
هنگام کار با تابلوهای توزیع فرعی، باید از تجهیزات حفاظتی مناسب، مانند عینک ایمنی، دستکش و کفش ایمنی، استفاده شود. این تجهیزات، می توانند از بروز آسیب های احتمالی جلوگیری کنند.
رعایت فاصله ایمنی
هنگام کار با تابلوهای توزیع فرعی، باید فاصله ایمنی مناسب، حداقل ۱ متر، رعایت شود. این فاصله، برای جلوگیری از برق گرفتگی در صورت بروز اتصال کوتاه، ضروری است.
عدم دستکاری تابلو در هنگام روشن بودن برق
در هنگام روشن بودن برق، نباید تابلوهای توزیع فرعی را دستکاری کرد. این کار، می تواند باعث برق گرفتگی، شوک الکتریکی و آتش سوزی شود. تابلوها را فقط توسط افراد آموزش دیده و واجد شرایط باز و تعمیر کنید. قبل از باز کردن تابلو، همیشه مدار برق را خاموش کنید. تابلوها را به طور منظم از نظر آسیب های فیزیکی و نشتی بررسی کنید.
سخن پایانی
تابلوهای توزیع فرعی، نقش مهمی در تأمین برق ساختمان ها و تأسیسات صنعتی ایفا می کنند. این تابلوها، منبع تغذیه را از تابلوهای اصلی دریافت کرده و آن را به مدارهای فرعی مختلف توزیع می کنند. تابلوهای توزیع فرعی، علاوه بر تأمین برق، ایمنی و حفاظت از تجهیزات الکتریکی را نیز بر عهده دارد.
این تابلوها، مجهز به تجهیزات حفاظتی مختلفی مانند فیوز، کلید اتوماتیک و رله حرارتی هستند که در صورت بروز خطا یا اضافه بار، از آسیب دیدن تجهیزات جلوگیری می کنند. در پایان، به مخاطبان توصیه می کنیم که در انتخاب و نصب تابلوهای توزیع فرعی، دقت و حساسیت لازم را داشته باشند و در صورت هر گونه سوال می توانند از راهنمایی کارشناسان ما بهره ببرند. صفحه ویتال تابلو در اینستاگرام را هم دنبال کنید.
