تابلو بانک خازنی یکی تجهیزات فوق العاده حرفه ای است که عملکرد آن به عوامل زیادی بستگی دارد. از این تجهیزات برای کاهش هزینه های برق مصرفی استفاده می شود، همچنین به واسطه ورود توان راکتیو به مدار؛ میزان فشار بر روی شبکه برق را به حداقل می رساند. این سازه ها قابلیت های متنوعی در اختیار افراد قرار می دهند که بر اساس آن در بخش های مختلف مورد استفاده قرار می گیرند.
این تجهیزات به منظور اصلاح ضریب توان شبکه مورد استفاده قرار می گیرند و با توجه به نیاز و خواسته مشتریان امکان تغییر در توان راکتیو وجود دارد. در واقع این تجهیزات را می توان یکی از متداول ترین تابلو هایی معرفی کرد که با توان راکتیو متنوع طراحی و تولید می شود. در ادامه با ما همراه باشید تا به بررسی بیشتر تابلو بانک خازنی ، کاربرد و ویژگی های خاص مدل های متنوع آن بپردازیم، همچنین می توانید با مراجعه به سایت ویتال تابلو نمونه های مختلف از این تجهیزات را مشاهده نمایید.
فهرست
تابلو بانک خازنی چیست؟
به طور کلی خازن ها تنظیم کننده جریان انرژی و ذخیره ساز انرژی الکتریکی هستند و از این رو به چند صورت در تابلو ها مورد استفاده قرار می گیرد. در برخی حالات نیاز است که خازن ها به صورت تکی یا چندتایی و به صورت موازی یا سری طراحی شوند. بهتر است بدانید که تعداد خازن ها در مدار رابطه مستقیم با میزان انرژی ذخیره سازی شده روی دستگاه را دارد، به بیان دیگر بالا بودن تعداد خازن به معنای افزایش حجم انرژی ذخیره سازی شده است.
تابلو بانک خازنی عملکرد متفاوتی از خود به نمایش می گذارد، در واقع توان مصرفی شبکه تاثیر بسزایی در کاربرد این تجهیزات دارد. زمانی که یک مجموعه نیاز به توان راکتیو دارد، تابلو بانک خازنی با وارد کردن توان مصرفی به مدار، توان لازم برای استارت الکتروموتور را حذف خواهد کرد. حذف شدن توان مورد نیاز برای الکتروموتورها عامل اصلی کاهش هزینه های برق مصرفی و فشار به شبکه برق می شود.
چرا باید از تابلو بانک خازنی در صنایع مختلف استفاده کرد؟
تجهیزات مذکور قابلیت های زیادی در اختیار افراد قرار می دهند از این رو استفاده از آن در بخش های مختلف در وهله اول باعث کاهش هزینه ها خواهد شد؛ همچنین با کاهش میزان فشار اعمال شده بر شبکه برق، دوام و ماندگاری تجهیزات را افزایش می دهد. استفاده از این تجهیزات در صنایع مختلف نیز مزایای زیادی به همراه دارند.
میزان برق مصرفی در صنایع مختلف به کمک موتور هایی تامین می شود که منجر به افزایش جریان و افزایش مقطع سیم و کابل های می شود. وجود این مشکلات در صنایع مختلف مسائل زیادی به همراه دارد که برای برطرف کردن آن ها می توانید از تابلو بانک خازنی استفاده کرده و آن را روی مدار اصلی سوار کنید.
از مهم ترین دلایل استفاده از تابلو بانک خازنی کاهش توان مصرفی راکتیو است. در واقع با توجه به این که در صنایع مختلف سیم پیچ ها، موتورها، ترانس ها و …. از توان و قدرت راکتیو برای ارسال انرژی به آسانسور، پروژکتور، ترانس لامپ و… استفاده می کنند، این امر میزان استفاده از توان راکتیو را افزایش می دهد.
افزایش توان مصرفی راکتیو هزینه های زیادی به همراه دارد، به علاوه تاثیرات منفی در میزان تحمل شبکه برق دارد. استفاده از خازن در مدار میزان مصرف انرژی راکتیو را به حداقل می رساند و با خنثی کردن جریان پیش فاز عناصر القایی، جریان مصرفی و افت ولتاژ را در سیم ها کاهش می دهد.
از دیگر دلایلی که در صنایع مختلف از تابلو بانک خازنی استفاده می شود، بهبود ضریب توان است. این تابلو ها قابلیت های خاصی دارند که از متفاوت ترین آن ها می توان به تنظیم و ثابت نگه داشتن ولتاژ است که باعث پیشگیری از خسارات و آسیب های احتمالی به دستگاه و تجهیزات می شود.
طراحی تابلو بانک خازنی به چه صورت است؟
انواع تابلو بانک خازنی بر اساس میزان توان مصرفی راکتیو طراحی و تولید می شوند، در واقع این تنوع به افراد اجازه می دهد تا بر اساس محلی که قصد نصب تابلو را دارند و همچنین بودجه ای که در اختیار دارند، نمونه متفاوت از این تجهیزات را خریداری کنند. از مولفه های تاثیر گذار در طراحی و تولید تابلو بانک خازنی می توان به محصل نصب و ابعاد آن را در نظر گرفت، همچنین روش کنترل آن نیز از دیگر شاخص های مهم به شمار می آید.
در طراحی این تجهیزات از قطعات متنوعی استفاده می شود که از مهم ترین آن ها می توان به رگولاتورها، کنتاکتورها، مدار های متنوع مثل مدار قدرت، مدار جرقه گیر، مدار کنترل، مدار فرمان، خازن ها و … استفاده می شود. با توجه به این که خازن ها به نوعی توان راکتیو را جبران می کنند می توان آن ها مهمترین بخش از یک تابلو معرفی نمود.
در طراحی و تولید تابلو بانک خازنی استاندارد های خاصی دخیل هستند که بر مبنای آن بهترین عملکرد را به نمایش میگذارند، این استانداردها شامل موارد زیر هستند:
استاندارد EN 60439-1: 1999 برای تفاسیر فنی تابلو بانک خازنی در تابلو بانک خازنی از این استاندارد استفاده می شود.
استاندارد EN 61921: 2005 به واسطه این استاندارد اطلاعاتی در مورد شرایط عمومی بانک خازن در اختیار ما قرار میگیرد که در ساختن تابلو بانک خازنی کمک کننده است.
اطلاعات مربوط به استاندارد EN 61921: 2005 شامل موارد زیر است:
- قابلیت دسترسی به اجزای متفاوت تابلو بانک خازنی
چنانچه یکی از قطعات یا اجزای این تابلو با مشکل مواجه شده یا آسیب ببیند به راحتی می توان آن را تعویض یا تعمیر نمود.
- میزان درجه حفاظت
این مولفه به محل نصب و قرارگیری تابلو بانک خازنی بستگی دارد، البته در صورتی که نیاز باشد در داخل تابلو نصب شوند، می بایست IP20 مناسب را در نظر داشته باشند.
- نحوه تولید و ساخت تابلو
از تابلو بانک خازنی در بخش های خاصی استفاده می شود و این امر تاثیر زیادی در نحوه ساخت آن دارد، ممکن است از این تابلو ها در بخش اصلی و تاسیسات استفاده شود و یا از آن به عنوان یک تابلو مجزا مورد استفاده قرار بگیرد.
- علامت گذاری اجزا
تمام تابلو بانک خازنی که طراحی و تولید می شود باید دارای پلاک اطلاعاتی باشند. در این پلاک موارد و مقادیری درج می شود که شامل موارد زیر هستند:
- تاریخ تولید
- نام تولید کننده
- توان و ولتاژ نامی
- شاخص حفاظت
- شماره شناسایی تابلو
- حداقل و حداکثر دما
- قدرت تحمل جریان اتصال کوتاه
استاندارد IEC 60831-2 به منظور معرفی ویژگی خود ترمیمی در سیستم های AC مورد استفاده قرار می گیرد، محدوده ولتاژ این استاندارد کمتر یا مساوی ۱۰۰۰ ولت است. با کمک این استاندارد تست هایی انجام می شود که شامل تست خود تست تخریب، ترمیم شوندگی و تست پیری است.
هر سه استاندارد فوق بهترین و بالاترین سطح استاندارد ها را در تابلو بانک خازنی به اجرا در می آورد، علاوه بر این دقت داشته باشید که در طراحی این تجهیزات حتما موارد زیر نیز رعایت شود:
- توجه به ظرفیت اولین پله
- دقت در محاسبه و توضیحات ظرفیت خازن
- انتخاب تجهیزات و وسایل مناسب بانک خازنی
- توجه به آرایش و طراحی پله ها در بانک خازنی
تابلو بانک خازنی شامل چه تجهیزاتی است؟

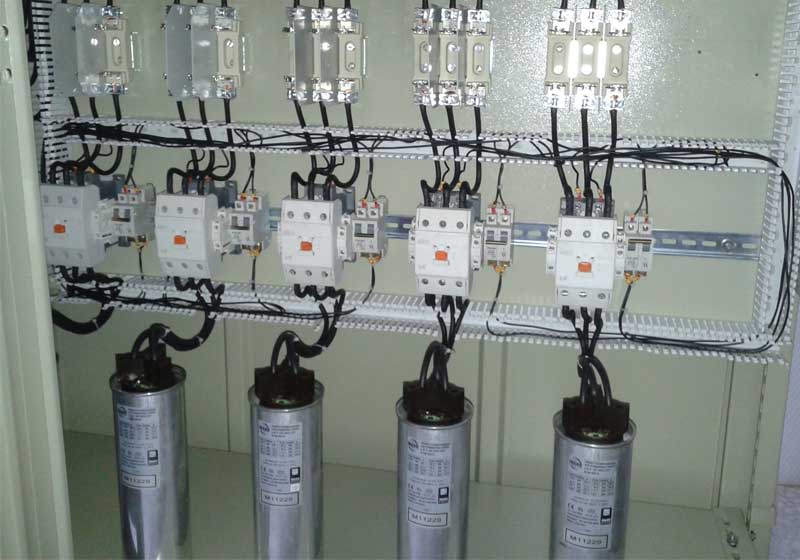

این تجهیزات یکی از کاربردی ترین و متداول ترین سازه هایی است که در بخش های متنوع مورد استفاده قرار میگیرند. در طراحی و خرید تابلو بانک خازنی از قطعاتی استفاده شده که عملکرد این تجهیزات را تحت تاثیر قرار می دهد، این قطعات شامل موارد زیر هستند:
- فیوز
از این قطعات به منظور حفاظت در مواقع جریان اضافه و اتصال کوتاه استفاده می شود به همین دلیل می بایست از نوع کلید های کمپکت یا ذوب شونده انتخاب شوند.
- خازن
از دیگر قطعات مهم در تولید تابلو بانک خازنی می توان به خازن ها اشاره کرد که به منظور اصلاح ضریب قدرت مورد استفاده قرار میگیرند. از مهم ترین ویژگی های این قطعه می توان به مقاومت فوق العاده آن در برابر دمای بالا اشاره کرد، همچنین در تبادل جریان و توان تحمل بالایی از خود به نمایش می گذارد.
این تجهیزات در برابر دمای پایین و بالا عایق بندی مقاومی دارند و در ولتاژ شبکه سراسری کاربرد خاصی دارد. در زمان وصل شدن به شبکه جریان اولیه بسیار بالا است که خازن ها به سادگی می توانند این میزان از جریان را تحمل کنند.
- کلید های اصلی
برای اینکه بتوان از تمام مدار قدرت بانک خازن به طور کامل محافظت کرد به کلید های اصلی نیاز است تا بتوان این تجهیزات را به درستی کنترل کرد.
- رگولاتورهای خازنی
هر خازن به واسطه فیوز ذوب شده و کلید کمپکت محافظت می شود، البته این قابلیت به واسطه ایزوله سازی خازن های آسیب دیده است تا در زمان تخلیه باقی خازن از صدمه جدی جلوگیری کند. این قطعات در دو گروه ۶ پله و ۱۲ پله تقسیم بندی می شوند و به منظور تنظیم و پردازش عملکرد تابلو بانک خازنی در این تجهیزات مورد استفاده قرار می گیرند. در واقع رگولاتور ها با توجه به میزان توان راکتیو مصرف کننده، فرمان قطع و وصل کردن کنتاکتور را صادر می کند.
- کنتاکتور های خازنی
برای اینکه بتوان خازن ها در مدار به کنتاکتور تابلو بانک خازنی متصل کرد و این تجهیزات به صورت اتوماتیک کنترل شوند، از کنتاکتور خازنی استفاده می شود.
کاربرد تابلو بانک خازنی
بر اساس موارد عنوان شده می توان گفت که استفاده از تابلو بانک خازنی مزایای زیادی به همراه دارد و با کمک آن می توان هزینه های برق و توان مصرفی را تا حد زیادی کاهش دارد. در واقع این تجهیزات در ساختمان ها و صنایع کاربرد های متفاوتی از خود به نمایش می گذارند که از مهم ترین آن ها می توان به کاهش ۵۰ درصدی هزینه برق اشاره کرد. از این تجهیزات در پیشگیری از آسیب های احتمالی در شبکه برق تاثیر بسزایی دارند، دیگر کاربرد های تابلو بانک خازنی شامل موارد زیر هستند:
- کاهش چشمگیر افت ولتاژ
- کاهنده و خنثی کننده اثرات منفی سلف
- قابلیت تصحیح ضریب قدرت در مدار
- تامین کننده توان راکتیو به منظور کاهش تلفات سیستم و شبکه توزیع نیرو و کاهنده برق مصرفی
هر یکی از موارد عنوان شده تاثیر زیادی در کاهش هزینه های متغیر در بخش ساختمانی و صنعتی دارند.
عملکرد تابلو بانک خازنی به چه صورت است؟
تابلو بانک خازنی یکی از تجهیزات کاربردی و مفید در ساختمان ها و صنایع مختلف است که به واسطه داشتن تجهیزات و قطعات کاربردی، امکانات و قابلیت های خاصی در اختیار مصرف کنندگان قرار می دهد. نوع اتوماتیک تابلو بانک خازنی از یک رگولاتور برای کنترل ضریب قدرت استفاده می کند.
رگلاتور مذکور شکل موج ولتاژ، اختلاف زمانی و جریان آن را اندازی گیری می کند، همچنین با کنترل دقیق خازن مورد نیاز را تعیین و آن را به شبکه وارد می نماید. رگلاتور قطعه مهم در این تابلو ها است که وظایف خاصی بر عهده دارد، کنترل کنتاکتور در زمان سوئیچ کردن خازن ها از دیگر وظایف این قطعه به شمار می آیند. این قابلیت ها سبب شده که از تابلو بانک خازنی اتوماتیک در بیمارستان، کارخانه های بزرگ و کوچک، واحد های تجاری و اداری و … استفاده شود.
قیمت خرید تابلو بانک خازنی
همانطور که عنوان شد در طراحی و تولید انواع تابلو بانک خازنی از تجهیزات و قطعات خاصی استفاده شده که به نوعی عامل تاثیر گذار در قیمت این تابلو به شمار می آیند. به طور کلی قیمت خرید تابلو بانک خازنی به نوع رگلاتور ها، کلید های اصلی، خازن های مصرفی و … بستگی دارند و با توجه به آن ها قیمت این سازه ها افزایش یا کاهش پیدا می کنند. با توجه به این شرایط نمی توان قیمت ثابت برای این تجهیزات در نظر گرفت، برای کسب اطلاعات دقیق تر درباره قیمت این تجهیزات می توانید به فروشگاه های معتبر و سایت های حرفه ای مراجعه نمایید.
جمع بندی
تابلو بانک خازنی یکی از کاربردی ترین تجهیزات در صنایع و ساختمان ها به شمار می آید که در زمان نصب آن باید به نکاتی مانند انتخاب محل نصب، بررسی اتصالات، انجام تست های نهایی و … دقت کرد. این تجهیزات بر اساس نیاز به میزان توان راکتیو، طراحی متنوعی نیز دارند، به همین دلیل می توانید با مراجعه به سایت ویتال تابلو و تماس با واحد پشتیبانی بررسی های لازم درباره این تجهیزات را به عمل آورید
