قطعات مختلفی که در تابلو به کار می روند، کاربردها و عملکردهای مختلف و گوناگونی دارند که هر کدام از این قطعات نیز در نوع خود، بسیار پر اهمیت هستند؛ چرا که عدم از استفاده از هر یک از آن ها می تواند کارآیی یا امنیت تابلو برق را با مشکل مواجه و یا حتی مختل کند. از آنجایی که تابلو برق به صورت مداوم و همیشگی کار می کند، واضح است که با گذر زمان حرارت اجزای آن افزایش می یابد.

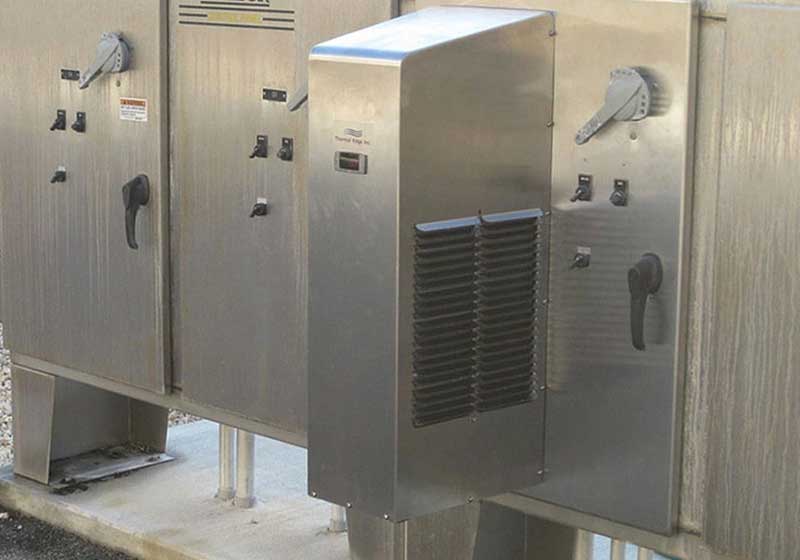

این افزایش حرارت می تواند مشکلاتی را در پی داشته باشد، موجب ایجاد خطراتی شود، به برخی تجهیزات آسیب بزند، خسارات جانی و مالی در پی داشته باشد و یا حتی عملکرد تابلو را به طور کلی مختل کند. لذا لازم است جهت کنترل دمای تابلو از سیستم های تهویه استفاده شود. در این مقاله در مورد سیستم تهویه تابلو برق، انواع، اجزا و عملکرد آن بیشتر صحبت خواهیم کرد.
فهرست
اهمیت استفاده از سیستم تهویه تابلو برق
سیستم های الکتریکی با توجه به قطعاتی که در آن ها به کار رفته است و همچنین به علت کارکرد بالای آن ها، تا حد زیادی مستعد افزایش دما و داغ شدن قطعات هستند. تابلو برق نیز به عنوان محفظه ای با سیستم های برقی، از این قاعده مستثنی نیست. بنابراین استفاده از سیستم های تهویه جهت کنترل دمای تابلو برق و محافظت از قطعات در برابر آسیب های حرارتی، از ضروریات تابلو برق محسوب می شود.
عدم استفاده از سیستم تهویه در تابلو برق می تواند مواردی چون عدم کارکرد صحیح تابلو، خرابی یا حتی ایجاد سوختگی را برای قطعات آن در پی داشته باشد. لازم به ذکر است که با توجه به قیمت بالای اجزای تابلو برق، تعمیر یا تعویض هرکدام از قطعات که خرابی آن ها منشاء حرارتی داشته باشد، با هزینه های بسیار زیادی همراه خواهد بود.
با توجه به این موارد، اهمیت استفاده از سیستم های تهویه در تابلو برق نمایان می شود. لذا لازم است برای انتخاب بهتر و مناسب تر در میان انواع سیستم های تهویه، شناخت و اطلاعات بیشتری نسبت به آن ها کسب کرد تا خرید آگاهانه ای داشت. چرا که کیفیت سیستم تهویه تابلو برق به قدری حائز اهمیت است که می تواند سلامت و طول عمر مفید تابلو را تضمین کند.
انواع سیستم خنک کننده در تابلو برق
سیستم های خنک کننده متفاوتی با توجه به قطعات مختلف به کار رفته شده در آن ها و البته نوع عملکردشان تولید و به بازار عرضه می شوند. همچنین کیفیت قطعات استفاده شده در انواع سیستم های تهویه تابلو برق نیز با توجه به تنوع آن ها متفاوت است.
لذا لازم است برای داشتن مناسب ترین انتخاب سیستم تهویه تابلو برق، ابتدا نیازها و ترجیحات کارشناسان با توجه به نوع کاربرد تابلو مورد بررسی قرار گیرد. این مورد باعث جلوگیری از مشکلاتی خواهد شد که ممکن است با اشتباه در انتخاب سیستم تهویه تابلو برق موجب خسارات مالی و حتی جانی شود. سیستم خنک کننده تابلو برق به سه نوع مختلف تقسیم می شود که انواع آن در ادامه آمده است.
- دستگاه تهویه مطبوع
این دستگاه همان طور که از عنوان آن پیداست، در حالت کلی وظیفه تهویه هوای فضای داخلی تابلو را انجام می دهد. البته عملکرد این دستگاه صرفاً به تهویه فضای داخلی تابلو منحصر نمی شود و مواردی همچون از بین بردن رطوبت فضای تابلو، پاکسازی و خنک کردن آن را نیز می توان از مزایای استفاده از دستگاه تهویه مطبوع دانست.
یکی از قطعات این دستگاه که دمنده نام دارد، گرد و خاک، رطوبت و هوای گرم را از فضای داخلی تابلو خارج می کند و آن ها را پس از عبور از فیلترهای دستگاه، مجدداً به فضای داخلی تابلو بر می گرداند. در واقع با طی این مراحل در دستگاه، هوای محفظه داخلی تابلو کاملاً تعویض و تهویه می شود. لازم به ذکر است که این دستگاه یکی از مهم ترین دستگاه های خنک کننده به شمار می رود.
- مبدل های حرارتی
قطعات و تجهیزات استفاده شده در این نوع دستگاه ها از پیشرفته ترین قطعات محسوب می شوند. این تجهیزات پیشرفته، به صورت کامل هوای تابلو را تعویض و دمای آن را به اندازه لازم کمتر می کنند. همچنین از این دستگاه ها به هدف پاکسازی و نظافت کامل فضای داخلی تابلو استفاده می شود. این نوع سیستم تهویه بدون کمپرسور است و ندرتاً نیاز به تعمیر خواهد داشت.
مبدل های حرارتی با دو روش به تهویه، پاکسازی و خنک کردن فضای داخلی تابلو می پردازد که این روش ها عبارت اند از: هوا به هوا، هوا به آب. در روش هوا به هوا، تهویه تابلو به صورت خروج هوای آلوده داخلی تابلو و گرد و غبار آن، و ورود هوای تازه و تهویه شده به تابلو انجام می شود. در روش هوا به آب نیز ایجاد تعادل در دمای تابلو و تهویه آن، توسط عبور آب از داخل آن انجام می شود.
- خنک کننده ورتکس
این دستگاه شباهت چندانی به مبدل های حرارتی و دستگاه تهویه مطبوع ندارد؛ اما به نسبت آن ها عملکرد راحت تری دارد. در دستگاه خنک کننده ورتکس تهویه تابلو به وسیله گردابی که از جریان هوا ایجاد می شود، صورت می گیرد و هوای متراکم، بدون استفاده از کمپرسور خنک می شود. لازم به ذکر است که خنک کننده های ورتکس به ترموستات نیز مجهز هستند.
دمای استاندارد تابلو برق
سیستم تهویه تابلو برق به عنوان یک دستگاه مهم برای این تابلو به شمار می رود که در فضای خارجی آن نصب می شود. برای استفاده بهتر و عملکرد مفیدتر سیستم تهویه در تابلو برق، لازم است در مورد دمای استاندارد و محاسبات حرارتی تابلو اطلاعاتی کسب کرد.
استاندارد دمایی که برای فضای داخلی تابلو برق در نظر گرفته شده است، دمای ۳۵ درجه است. بنابراین به هیچ عنوان نباید دمای داخلی محفظه از این عدد بالاتر باشد. افزایش دمای تابلو به بیش از ۳۵ درجه حتی اگر برای مدت کوتاهی باشد، ایجاد آسیب برای قطعات تابلو را در پی خواهد داشت.
اگر برای تابلو برق از سیستم تهویه استفاده شده است و با این وجود همچنان دمای محفظه داخلی آن بالاست، در واقع سیستم تهویه مربوط به تابلو برق با مشکل مواجه است و عملکرد درستی ندارد. همانند بیشینه دمای فضای داخلی تابلو برق، کمینه دما نیز برای آن در نظر گرفته شده است که مقدار آن برابر با ۵- درجه است.
این به این معناست که دمای فضای داخل تابلو نباید از این مقدار کمتر شود. البته شرایط آب و هوایی نیز در دمای تابلو برق تأثیر خواهد داشت. بنابراین جهت جلوگیری از آسیب به تابلو برق، سلامت سیستم تهویه مربوط به آن باید همواره مورد بررسی قرار گیرد.
لازم به ذکر است که دمای تابلو برق مربوط به فضای بسته و فضای باز با یکدیگر متفاوت است. دمای داخلی تابلوهای فضای بسته نباید از ۴۹ درجه بیشتر شود. همچنین میانگین دمای آن در طول ۲۴ ساعت حداکثر می تواند ۳۵ درجه باشد. مقدار کمینه دما در این تابلوها ۵- درجه است.
تابلوهای برق مربوط به فضای باز یا همان تابلوهای بارانی نیز تقریباً مشابه تابلوهای مربوط به فضای بسته است؛ با این تفاوت که حداقل دمای در نظر گرفته شده برای آن ها در مناطق معتدل ۲۵- درجه و در مناطق سردسیری برابر با ۵۰- درجه سیلسیوس است.
اجزای سیستم تهویه تابلو برق
سیستم های تهویه تابلو برق به نسبت عملکردی که دارند، هر کدام از بخش های مختلفی تشکیل می شوند. سیستم تهویه طبیعی فقط از فیلتر و دریچه تشکیل شده است. اما سایر سیستم های تهویه، با توجه به شرایط آب و هوایی ممکن است شامل تمامی اجزای سیستم یا بخشی از آن باشند. این اجزا در ادامه آورده و توضیح داده شده اند.
- فیلتر
فیلترها از نوعی فوم متخلخل که جنس آن از پشم شیشه است، تشکیل شده اند. وجود غبار و آلودگی در محفظه داخلی تابلو برق می تواند عملکرد صحیح و کامل تابلو برق و قطعات موجود در آن را مختل کند و تأثیر منفی بر آن داشته باشد. از این جهت محل نصب فیلترها در پشت دریچه قرار دارد تا هوای وارد شده به دریچه، عاری از غبار و آلودگی باشد.
- فن
با در نظر گرفتن محل قرارگیری هوای سرد و گرم در یک فضا (هوای سرد پایین و هوای گرم بالا قرار می گیرد)، فن ها قابلیت عمل کردن به دو صورت دمنده و مکنده را دارند. مکنده به منظور هدایت هوای گرم به بیرون مورد استفاده قرار می گیرد؛ بنابراین محل قرارگیری آن در قسمت بالای تابلو خواهد بود.
بنابراین هوای سرد از قسمت دریچه های پایین وارد تابلو خواهد شد. فن دمنده نیز به همین صورت و با شرایط معکوس عمل می کند. در واقع این فن در قسمت پایینی تابلو نصب می شود و هوای سرد از این طریق وارد، و هوای گرم از دریچه بالا خارج می شود.
- دریچه ها
این قسمت از سیستم تهویه به صورت محفظه های مشبک یا کرکره ای بر روی دیواره یا در سیستم قرار می گیرد و نصب آن با توجه به مدل خنککاری خواهد بود.
- هیتر
هیتر برای ممانعت از تشکیل شبنم در تابلوهای مناطق شرجی و با رطوبت بالا و یا در فصل زمستان در سیستم تهویه مورد استفاده قرار می گیرد. هیتر از دو جزء بدنه آلومینیومی و سیم کروم نیکل تشکیل شده است. بدنه هیتر با هدف افزایش سطح تماس با محیط، به صورت پره پره ساخته می شود تا تبادل حرارت بهتر صورت گیرد.
سیم کروم نیکل نیز به عنوان المنت هیتر عمل می کند که حرارت و گرما در آن توسط عبور ولتاژ و جریان عبوری ایجاد می شود. گفتنی است برخی از هیترها دارای یک فن کوچک نیز جهت پخش هوای گرم با سرعت بیشتر در تابلو هستند.
- ترموستات
ترموستات ها پس از اندازه گیری دمای محیط و البته با توجه به دمای تنظیم شده مربوط به دستگاه، دمای محیط داخل تابلو را به وسیله روشن و خاموش کردن فن و هیتر در حالت استاندارد و مطلوب نگه می دارند. این قطعات در دو نوع محیطی (اتاقی) یا ترموکوپل دار تولید و عرضه می شوند.
با توجه به اینکه سنسور این نوع ترموستات از ترموکوپل تشکیل شده است، ترموستات ترموکوپل دار جهت کنترل دماهای بسیار بالا به کار برده می شود. اما ترموستات محیطی یا اتاقی، برای یک محیط بسته مانند اتاق یا تابلو برق استفاده می شود.
اجزای این نوع ترموستات به سه بخش پیش تنظیم کننده دما (سنسوری که دمای محیط را اندازه گیری می کند)، بخش تغذیه برق و تیغه های باز و بسته جهت روشن یا خاموش کردن فن و هیتر تقسیم می شود. ترموستات اتاقی ساختار بسیار ساده ای دارد و تنها برای دماهای بین ۰ تا ۶۰ درجه سیلسیوس قابل استفاده است.
جمع بندی
با توجه به تمام موارد مطرح شده، اهمیت استفاده از سیستم تهویه در تابلو برق با توجه به لزوم کنترل دمای داخلی محفظه و پاکسازی آن کاملاً محرز شد. این اهمیت زمانی دو چندان می شود که بدانیم هر گونه افزایش یا کاهش دمای خارج از محدوده دمایی تابلو برق، یا گرد و غبار و آلودگی های موجود در تابلو، به عملکرد آن آسیب می زند.
همچنین علاوه بر آسیب به عملکرد تابلو برق، می تواند موجب بروز خطرات جانی برای کاربران و یا سوختگی و از کار افتادن قطعات مختلف در تابلو برق شود و خسارات سنگین مالی به بار بیاورد. از این جهت لازم است دقت و توجه کافی در انتخاب تابلو برق به کار گرفته شود و شرایط محیطی نیز سنجیده شود. همچنین با توجه به تخصصی بودن این موضوع، لازم است سنجش شرایط و محاسبات و در نهایت انتخاب سیستم مناسب تهویه برای تابلو برق، حتماً توسط مهندسان و تکنسین های برق کارآزموده انجام شود.
