شینه، به جای کابل و سیم وظیفه برق رسانی در تابلو برق را بر عهده دارد و معمولا از جنس مس یا آلومینیوم است. معمولا از شینه در ولتاژهای بالا استفاده می شود. شینه کشی در تابلو برق به دقت بالا نیاز دارد، زیرا هر گونه خطا یا عدم صحیح اتصال می تواند منجر به مشکلات جدی ایمنی و عملکردی شود.
فهرست
کاربرد شینه کشی در تابلو برق
شینه کشی یک جزء بسیار مهم و حیاتی در نصب تابلو برق است و دارای کاربردهای متعددی است. برخی از کاربردهای اصلی شینه کشی در تابلو برق عبارتند از:
- اتصالات برق: شینه کشی به عنوان یک محل مناسب برای اتصالات برق به دستگاه های مختلف بکار می رود. این اتصالات می توانند شامل سوئیچ ها، رله ها، فیوزها و سایر تجهیزات الکتریکی باشند.
- توزیع برق: شینه کشی به عنوان نقطه تماس برای توزیع برق در تابلو برق عمل می کند. این نقطه تماس به صورت منظم به تجهیزات مختلف متصل می شود تا برق به صورت موثر و ایمن توزیع شود.
- محافظت: شینه کشی به عنوان یک محافظ برای اتصالات برق عمل می کند. این باعث می شود که از خطرات برقی، حرارتی یا مکانیکی محافظت شود.
- ساماندهی: شینه کشی به عنوان یک وسیله برای ساماندهی اتصالات برق در تابلو عمل می کند. این باعث می شود که نصب، نگهداری و عیب یابی به صورت آسان تر و سریعتر صورت گیرد.
- انعطاف پذیری: شینه کشی به عنوان یک ساختار انعطاف پذیر برای نصب تجهیزات جدید یا تغییرات در تابلو برق استفاده می شود. این باعث می شود که تغییرات و اضافات به صورت آسان صورت گیرد.
بنابراین، شینه کشی در تابلو برق نقش بسیار مهم و چند گانه ای دارد و بدون آن، نصب و عملکرد صحیح تابلو برق به صورت مطلوب نخواهد بود.
دلیل استفاده از شینه کشی در تابلو برق
یکی از دلایل اصلی استفاده از شینه کشی در تابلو برق، ایجاد محافظت و ایمنی برای اتصالات برق است. با استفاده از شینه کشی مناسب، احتمال خطرات برقی، حرارتی یا مکانیکی کاهش می یابد و در نتیجه محافظت از افراد و تجهیزات برقی افزایش می یابد.
استفاده از شینه کشی مناسب موجب بهبود عملکرد و عمر مفید تجهیزات برقی می شود. همچنین، این فرآیند به دسترسی آسان تر به اتصالات برق کمک می کند که در صورت نیاز به تعمیرات، زمان و هزینه را کاهش می دهد.
استفاده از شینه کشی در تابلو برق به رعایت استانداردها و مقررات مربوط به نصب و اتصالات برق کمک می کند. این موضوع باعث اطمینان از اجرای صحیح و ایمن فرآیند نصب و نگهداری تجهیزات برق می شود. بنابراین، استفاده از شینه کشی در تابلو برق به دلایل امنیت، نظم، عملکرد بهتر و رعایت استانداردها حائز اهمیت است و در نتیجه باید با دقت و دقت بالا صورت گیرد.
نکات مهم در رابطه با شینه کشی در تابلو برق
در رابطه با شینه کشی در تابلو برق، برخی نکات مهم و حیاتی وجود دارند که بیشتر از آن ها باید اطلاع داشت. استفاده از مواد با کیفیت و استاندارد بسیار حیاتی است. مواد باید قادر به تحمل جریانهای بالا، دمای بالا و شرایط محیطی مختلف باشند. نصب شینه کشی باید به صورت صحیح و با رعایت استانداردهای ایمنی انجام شود. این شامل استفاده از روش های مناسب نصب، استفاده از اتصالات مناسب و جلوگیری از هر گونه خطرات الکتریکی ممکن است.
انتخاب شینه کشی مناسب بر اساس نوع و مقدار جریانها، نوع تجهیزات الکتریکی و شرایط محیطی بسیار حائز اهمیت است. هر شینه کشی و هر قسمت از تابلو برق باید به درستی برچسب گذاری شود تا هنگام نگهداری، تعمیرات یا تغییرات آینده، شناخته شود. توجه به مسائل حفاظتی مانند حفاظت در برابر حرارت، حفاظت در برابر ضربه و حفاظت در برابر آب بسیار حائز اهمیت است.
استفاده از شینه کشی و نصب آن باید با رعایت استانداردهای ملی و بین المللی صورت گیرد تا از ایمنی و عملکرد بهینه تابلو برق اطمینان حاصل شود. شینه کشی باید به صورت دوره ای مورد عیب یابی و بازبینی قرار گیرد تا عملکرد آن تضمین شود. با رعایت این نکات مهم، می توان از عملکرد بهینه و ایمن تابلو برق مطمئن شد.
ابعاد مناسب برای شینه کشی در تابلو برق
ابعاد مناسب برای شینه کشی در تابلو برق باید به نحوی باشد که امکان نصب و اتصال تمامی تجهیزات الکتریکی و اتصالات مختلف را فراهم کند. عرض شینه کشی باید به گونه ای باشد که تمامی تجهیزات و اتصالات الکتریکی به راحتی روی آن قرار گیرند و فضای کافی برای نصب و دسترسی به اتصالات فراهم شود. عمق شینه کشی باید به اندازه کافی باشد تا تمامی اتصالات به راحتی بر روی آن قرار گیرند و همچنین فضای کافی برای نصب دستگاه های حفاظتی و سایر تجهیزات فراهم شود.
ارتفاع شینه کشی باید به اندازه ای باشد که تمامی تجهیزات و سیم های الکتریکی به راحتی بر روی آن قرار گیرند و فضای کافی برای نصب تجهیزات حفاظتی و دستگاه های کنترل فراهم شود. در صورت استفاده از چندین شینه کشی در یک تابلو برق، فاصله مناسب بین آن ها باید به گونه ای باشد که امکان نصب و دسترسی به هر یک از آن ها فراهم شود.
شینه کشی باید قادر به تحمل جریان های الکتریکی مختلف باشد و از مواد با کیفیت و استاندارد ساخته شده باشد. در نظر گرفتن استانداردهای ملی و بینالمللی در طراحی و ابعاد دادن به شینه کشی بسیار حائز اهمیت است. با رعایت این نکات، می توان به ابعاد مناسب برای شینه کشی در تابلو برق دست یافت.

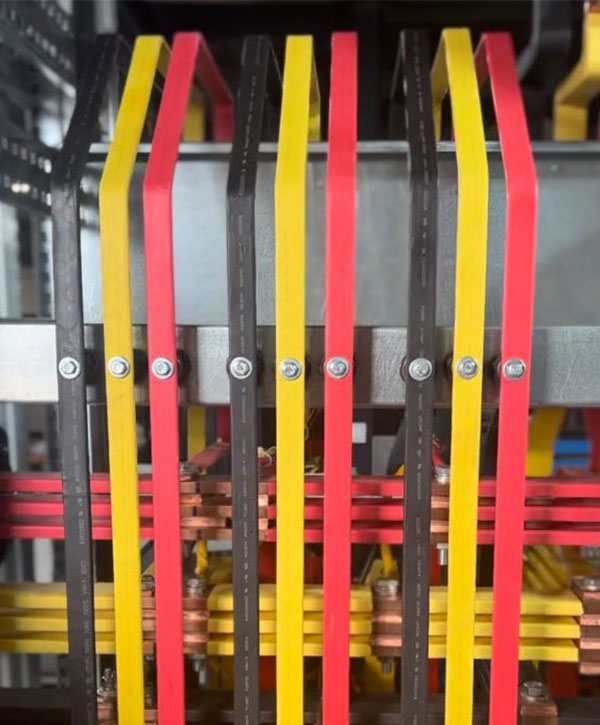

نحوه شینه بندی تابلو برق
شینه بندی تابلو برق یکی از مراحل مهم در نصب و اجرای یک سیستم برق است. شینه ها نقش اصلی در انتقال جریان الکتریکی و اتصال تجهیزات برق دارند. برای شینه بندی تابلو برق، ابتدا باید شینه مناسب را بر اساس جریان مورد نیاز، نوع تجهیزات و استانداردهای مربوط به انتخاب کنید. این شینه ها معمولاً از مواد فلزی مانند مس یا آلومینیوم ساخته می شوند. پس از انتخاب شینه ها، آن ها را به دیوار یا سطح تابلو برق نصب کنید. معمولاً از پیچ و مهره و یا سیستم های قفلی برای نصب شینه ها استفاده می شود.
پس از نصب شینه ها، باید اتصالات الکتریکی را بین شینه ها و تجهیزات برق برقرار کنید. این اتصالات معمولاً با استفاده از پروانه ها، کانکتورها یا جعبه های اتصال صورت می گیرد. یک قسمت مهم از شینه بندی تابلو برق، برچسب گذاری شینه ها و اتصالات است. هر شینه و هر اتصال باید به طور واضح و دقیق برچسب گذاری شود تا هنگام عیب یابی یا نگهداری، به راحتی قابل شناسایی باشند.
در نهایت، باید یک سیستم زمین کار مناسب نصب کنید تا به طور صحیح جریان زمین کار را به زمین منتقل کند و از خطرات الکتریکی جلوگیری کند. با رعایت این مراحل و استانداردهای مربوط به شینه بندی، مطمئن خواهید بود که تابلو برق شما به طور صحیح نصب و عملکرد می کند و از لحاظ ایمنی الکتریکی مناسب است.
انواع شینه در تابلو برق
شینه ها در تابلو برق انواع مختلفی دارند که بر اساس نوع و کاربرد آن ها می توانند متفاوت باشند. در زیر به برخی از انواع شینه های استفاده شده در تابلو برق اشاره خواهیم کرد:
شینه های نرمال (Normal Busbars): این نوع شینه ها برای اتصال تجهیزات مختلف به یکدیگر و انتقال جریان الکتریکی به صورت عمودی و افقی استفاده می شوند. آن ها معمولاً از مواد فلزی مانند مس یا آلومینیوم ساخته می شوند.
شینه های زمین (Earth Busbars): این نوع شینه ها برای اتصال به سیستم زمین کار و اتصال تجهیزات به زمین استفاده می شوند. آن ها معمولاً رنگ قرمز یا سبز رنگ هستند تا به راحتی قابل تشخیص باشند.
شینه های توزیع (Distribution Busbars): این نوع شینه ها برای توزیع جریان الکتریکی به تجهیزات مختلف در تابلو برق استفاده می شوند. آن ها معمولاً دارای سطح بزرگ تر و قابلیت اتصال به تجهیزات مختلف هستند.
شینه های کولر (Cooling Busbars): این نوع شینه ها برای انتقال جریان الکتریکی با توان بالا و دارای حرارت زیاد به کولر یا سیستم خنک کننده استفاده می شوند.
شینه های دستور (Control Busbars): این نوع شینه ها برای اتصال سیگنال ها و دستورات کنترلی به تجهیزات کنترل و ابزار دقیق در تابلو برق استفاده می شوند.
شینه های حمل و نقل (Transport Busbars): این نوع شینه ها برای حمل و نقل جریان الکتریکی از یک نقطه به نقطه دیگر در تابلو برق استفاده می شوند.
نکات مهم در مورد شینه بندی
شینه بندی یکی از موارد مهم در طراحی تابلو برق است که باید با دقت و احتیاط انجام شود. قبل از انتخاب شینه و شینه بندی، باید جریان مورد نیاز برای تجهیزات مختلف در تابلو برق محاسبه شود. این جریان باید به طور صحیح به تمام تجهیزات توزیع شود. مواد استفاده شده برای ساخت شینه باید از جنس مناسبی باشند که توانایی انتقال جریان الکتریکی را داشته باشند. مس و آلومینیوم از جمله مواد معمول استفاده شده در ساخت شینه ها هستند.
در صورتی که جریان الکتریکی بسیار بالا باشد، حرارت تولید شده نیز افزایش خواهد یافت. بنابراین، در انتخاب شینه و شینه بندی باید به توانایی تحمل حرارت و خنکای آن دقت کرد. اتصالات شینه ها به تجهیزات و به همدیگر باید به صورت صحیح و با استفاده از اتصالات مناسب صورت گیرد تا مقاومت الکتریکی کمینه باشد و عملکرد بهینه داشته باشد.
شینه بندی باید به گونه ای باشد که امکان دسترسی به شینه ها و بازرسی آن ها در صورت نیاز فراهم باشد. همچنین نگهداری و بازرسی دوره ای بر روی شینه ها بسیار مهم است. در طراحی و اجرای شینه بندی، باید استانداردهای مربوط به الکترونیک و الکتریکال را رعایت کرد تا اطمینان حاصل شود که سیستم به درستی عمل می کند و ایمن است. با رعایت این نکات، شینه بندی مناسب و بهینه ای را می توان انجام داد که عملکرد تابلو برق را بهبود داده و از نظر ایمنی الکتریکی مطمئن باشد.
موارد قابل محاسبه در شینهکشی تابلو برق
در شینه کشی تابلو برق، موارد مختلفی وجود دارند که قابل محاسبه هستند. این موارد شامل موارد زیر می شوند:
ابتدا باید جریان مورد نیاز برای تمام تجهیزات و بارهای مختلف در تابلو برق محاسبه شود. این شامل جریان های مستقیم و ناشی از بارهای مختلف مانند موتورها، لامپ ها، دستگاه های الکتریکی و… است. برای محاسبه شینه ها و انتخاب مواد مناسب برای ساخت آن ها، باید جریان ها و توان های مختلف را در نظر گرفت. انتخاب مواد مناسب برای ساخت شینه ها باید به گونه ای باشد که توانایی انتقال جریان الکتریکی را داشته باشند.
در صورتی که جریان الکتریکی بسیار بالا باشد، حرارت تولید شده نیز افزایش خواهد یافت. بنابراین، محاسبه توانایی تحمل حرارت و خنکای شینه ها بسیار مهم است. محاسبه انتخاب اتصالات مناسب برای شینه ها و تجهیزات الکتریکی نیز بسیار حائز اهمیت است. این شامل محاسبه مقاومت الکتریکی، جریان های کوچک و بزرگ، و توانایی انتقال جریان الکتریکی به صورت صحیح است.
در طراحی شینه بندی، باید فضای کافی برای دسترسی به شینه ها و بازرسی آن ها در نظر گرفته شود. همچنین، محاسبات باید با رعایت استانداردهای الکترونیک و الکتریکال صورت گیرد تا اطمینان حاصل شود که سیستم به درستی عمل می کند و ایمن است. با محاسبه دقیق و صحیح این موارد، می توان شینهبندی مناسب و بهینه را انجام داد که عملکرد تابلو برق را بهبود داده و از نظر ایمنی الکتریکی مطمئن باشد.
هزینه شینه بندی تابلو برق
اولین هزینه ای که باید در نظر گرفته شود، هزینه مواد و تجهیزات مورد نیاز برای ساخت شینه ها و اتصالات الکتریکی است. این شامل مواد مانند شینه ها، کانکتورها، اتصالات، کابل ها، جعبه های تقسیم و… می شود. هزینه ای که باید برای نیروی کار متخصص در زمینه شینه بندی و نصب تابلو برق در نظر گرفت. هزینه ابزار و تجهیزات مورد نیاز برای نصب و تست تابلو برق.
در صورت استفاده از خدمات مشاوران و متخصصان برق، هزینه ای برای مشاوره و طراحی مناسب باید در نظر گرفت. هزینه ای که ممکن است برای رعایت استانداردها و دریافت مجوزهای لازم برای نصب و راه اندازی تابلو برق پرداخت شود. هزینه ای که باید برای بازرسی و تست نهایی تابلو برق پرداخت شود.
بنابراین، هزینه لازم برای شینه بندی تابلو برق به شکل کلی به این موارد بستگی دارد. بهتر است با مشاوران یا شرکت های متخصص در این زمینه تماس بگیرید تا بتوانند هزینه تخمینی را بر اساس نیازهای خاص شما محاسبه کنند.
سخن پایانی
در نهایت، شینه بندی تابلو برق یک مرحله حیاتی و اساسی در فرآیند نصب و راه اندازی سیستم های الکتریکی است. این فرآیند به عنوان یک قدم اساسی برای اطمینان از ایمنی و عملکرد صحیح تابلو برق اهمیت زیادی دارد. با توجه به پیچیدگی و اهمیت این فرآیند، توصیه می شود که از تخصص و تجربه متخصصان مجرب در این زمینه استفاده شود تا بهترین نتیجه ممکن را به دست آورید. ویتال تابلو، مفتخر است با کادری زبده و حرفه ای ارائه دهنده محصولات ایمن با قیمت مناسب است. این برند با تائیدیه تایپ تست، برای محصولات عرضه شده کوشیده تا به نگرانی های خریداران از بابت کیفیت و ایمنی به خوبی پاسخ گوید. جهت استعلام قیمت و نوع تابلو متناسب با نیازتان، می توانید با کارشناسان ما تماس حاصل نمایید.
