تابلو برق به عنوان یک کنتور برقی عمل می کند و با توجه به کارکرد خود، از اهمیت بسزایی برخوردار است. در صورتی که عیب یابی در تابلو برق به موقع انجام نشود، حتی وجود کوچکترین ایراد در تابلو برق می تواند عواقب جبران ناپذیری را به دنبال داشته باشد. بنابراین، رفع سریع خطاها و مشکلات در تابلو برق بسیار مهم است.
باید توجه داشت که عیب یابی و تعمیر تابلو برق به دلیل طراحی خاص، نیاز به دانش فنی دارد. بنابراین نیاز است که در این زمینه اطلاعات و تجربه کافی کسب نمایید. در این سری از مقالات سایت قصد داریم درباره مبحث عیب یابی در تابلو برق بیشتر صحبت کنیم، پس تا انتهای مطالب با ما همراه باشید.
فهرست
چرا عیب یابی تابلو برق اهمیت دارد؟
عیب یابی در سیستم برق صنعتی یک مهارت بسیار مهم است و برای کسانی که با تابلو برق و برق صنعتی سر و کار دارند، توصیه می شود آن را به خوبی یاد بگیرند. در سیستم های برق صنعتی، ممکن است در هر لحظه عیب هایی ایجاد شود که اگر در این زمینه اطلاعات کافی نداشته باشید تشخیص آن ها دشوار است. عیب هایی مانند قطعی در مدارها، اتصالات نادرست، خرابی قطعات و سیستم ها، مشکلات در سیگنال ها و بسیاری عوامل دیگر می توانند باعث اختلال در عملکرد تابلو برق و دستگاه ها شوند.
شناخت اجزای تابلو برق
برای عیب یابی بهتر در تابلو برق، مهم است تا مفاهیم اساسی برق و الکترونیک را یاد بگیرید و با قطعات و تجهیزات معمول در تابلو برق آشنا شوید. همچنین، مطالعه و آشنایی با دیتاشیت ها و راهنماهای مربوط به قطعات مختلف، استفاده از ابزارهای اندازه گیری و تست، تجربه عملی و تمرین در عیب یابی و همچنین مشاوره با سایر متخصصان و تکنسین های برق می تواند به شما در عیب یابی و رفع اختلالات کمک کند.
عیب یابی صحیح و دقیق نه تنها به حفظ ایمنی و پایداری سیستم برق کمک می کند، بلکه باعث کاهش هزینه ها و زمان تعمیرات می شود و به بهره وری بیشتر در فرآیندهای صنعتی کمک می کند.
اجزای تشکیل دهنده در تابلو برق
- قطع کننده
- کلید
- فیوز
- ترمینال ها
- نشانگرها
- ترانس
- تجهیزات محافظتی
- کنتاکتور
- تبدیل کننده
- دستگاه های اندازه گیری
- پنل کنترل
- سوئیچ های اضطراری
- ماژول های الکترونیکی
مزایای استفاده از تابلو برق
- دسترسی به تجهیزات الکتریکی: تمام تجهیزات الکتریکی در یک مکان مشخص و قابل دسترسی قرار می گیرند. این امر باعث سهولت در تعمیر و نگهداری تجهیزات می شود.
- افزایش سرعت عیب یابی: زیرا قطعات مرتبط و متصل به یکدیگر در یک مکان قرار می گیرند و امکان تشخیص و رفع خطاها سریع تر انجام می شود.
- کنترل و توزیع برق آسان تر: تابلو برق امکان کنترل و توزیع برق را بهبود می بخشد. با قرار دادن قطعات کنترلی و توزیعی در تابلو برق، امکان کنترل و مدیریت بهتر برق در سیستم فراهم می شود و عملکرد بهینه تری را تضمین می کند.
- کاهش خطرات برق گیری: با استفاده از قطعکننده ها، رله ها و سایر اجزای تابلو برق، امکان قطع برق در صورت وقوع خطاهای جبران ناپذیر وجود دارد که این امر باعث حفاظت از تجهیزات و ایمنی سیستم می شود.
علائم خرابی تابلو برق چیست؟
در تابلو برق علائم خرابی ممکن است متنوع بوده و بسته به نوع خرابی و علت آن متفاوت باشد. در ادامه، برخی از علائم خرابی متداول در تابلو برق صنعتی را ذکر می کنیم:
بوی سوختگی
در صورتی که تابلو برق خراب شده باشد، ممکن است بوی سوختگی از آن به مشام برسد. این علامت نشان دهنده وجود یک خطر جدی مانند اتصال کوتاه یا آتش سوزی در تابلو است.
دود و آتش سوزی
اگر دود یا آتش سوزی در تابلو برق مشاهده شود، باید فوراً اقدام به خاموش کردن برق و اعلام حریق نمایید. آتش سوزی می تواند ناشی از اتصال کوتاه، خم شدن سیم ها، یا خرابی سایر قطعات تابلو باشد.
صداهای غی رمعمول
در صورت شنیدن صداهای غیر معمول در عیب یابی تابلو برق مانند صدای اتصال برق، صداهای ریز و شار شدن، این علامت ها می توانند نشان دهنده وجود یک خطر یا خرابی در تابلو باشند.
تغییر رنگ
اگر بخشی از تابلو برق تغییر رنگ و سیاه شده است، می تواند نشان دهنده وجود یک خرابی یا اتصال نامناسب در آن بخش باشد.
ذوب شدن سیم ها و کابل ها
در صورتی که سیم ها و کابل های موجود در تابلو برق ذوب شده باشند، باید فوراً اقدام به قطع برق و بررسی خرابی نمایید.
داغ شدن تجهیزات درون تابلو برق
داغ شدن تجهیزات درون تابلو، در عیب یابی تابلو برق یک علامت خرابی جدی است و می تواند به مشکلات جدی تری منجر شود. بعضی از علت های داغ شدن تجهیزات درون تابلو برق عبارتند از:
بار اضافی
اگر بار برق مصرفی از ظرفیت تابلو برق بیشتر باشد، ممکن است تجهیزات داخلی زیادی برای عبور جریان برق استفاده کنند و این موجب افزایش دما و داغ شدن آن ها می شود.
خرابی قطعات
خرابی قطعات داخلی تابلو در عیب یابی در تابلو برق مانند رله ها، سوئیچ ها، مدارها و ترانس ها می تواند منجر به ایجاد مقاومت بیش از حد و داغ شدن تجهیزات شود.
تهویه نامناسب
تهویه مناسب درون تابلو برق برای خنک نگه داشتن تجهیزات بسیار اهمیت دارد. اگر سیستم تهویه کافی نباشد ، دمای داخل تابلو برق افزایش می یابد و تجهیزات داخلی داغ می شوند.
نقص در طراحی
گاهی اوقات تابلو برق به طور نادرست طراحی می شود و فضای کافی برای تهویه و خنک نگه داشتن تجهیزات فراهم نمی شود.
عدم تعادل بار
یکی از اصول اساسی در عیب یابی در تابلو برق، توزیع متعادل بار الکتریکی است. چنانچه بار الکتریکی به طور نامتوازن در مدار قرار گیرد، منجر به افزایش فشار در تجهیزات درون تابلو برق خواهد شد.
برخی علل عدم تعادل بار عبارتند از:
- توزیع ناصحیح بار
در صورتی که بارهای الکتریکی به صورت نامناسب در مدار توزیع شوند، می تواند باعث عدم تعادل بار در دورن تابلو برق شود.
- نقص در تجهیزات اندازه گیری
اگر تجهیزات اندازه گیری بار الکتریکی در مدار دچار نقص باشند، ممکن است اندازه گیری نامتوازنی از بار صورت گیرد و باعث داغ شدن تجهیزات شود.
- خرابی در ترانس ها
خرابی ترانس های توزیع بار می تواند باعث توزیع نامتوازن بار و عدم تعادل در مدار شود.
- تغییرات ناگهانی در بار
در صورتی که بار الکتریکی به طور ناگهانی تغییر کند، ممکن است تعادل در بار مختل شود و تجهیزات داخل تابلو برق بیش از حد بار بگیرند.
بنابراین عدم تعادل بار می تواند در عیب یابی در تابلو برق منجر به داغ شدن تجهیزات درون تابلو برق شود و در نهایت عملکرد آن ها را تحت تأثیر قرار دهد. بنابراین، برای جلوگیری از این مشکل، مهم است که بارهای الکتریکی به صورت متعادل و بهینه توزیع شوند و تجهیزات اندازه گیری و ترانس ها به درستی عمل کنند.
قرار گرفتن کابل ها بر روی یکدیگر
در برخی موارد، قرار گرفتن کابل ها روی یکدیگر در تابلو برق ممکن است رخ دهد، به ویژه زمانی که تعداد کابل ها بسیار زیاد باشد. این قرار گیری می تواند باعث کاهش سطح تماس کابل ها با هوا شود، که در نتیجه باعث افزایش دما و داغ شدن آن ها شد.
همچنین قرار گرفتن کابل ها روی یکدیگر می تواند منجر به ایجاد تراکم و انبساط حرارتی در کابل ها شود. زمانی که کابل ها نزدیک یکدیگر قرار می گیرند، انتقال حرارت به محیط اطراف کابل ها کاهش می یابد و حرارت درون کابل ها متمرکز می شود.
داغ شدن زیاد کابل ها در عیب یابی در تابلو برق می تواند منجر به مشکلات جدی مانند آتش سوزی، سوختگی کابل ها و خرابی قطعات الکترونیکی شود. بنابراین، در صورت قرار گرفتن کابل ها روی یکدیگر در تابلو برق، مهم است تدابیر لازم را برای جلوگیری از دمای بیش از حد کابل ها اتخاذ کنید. این شامل موارد زیر می شود:
استفاده از کابل های مناسب
انتخاب کابل هایی با خواص حرارتی مناسب و تحمل دمای بالا می تواند به جلوگیری از داغ شدن زیاد کابل ها کمک کند..
تهویه مناسب
اطمینان حاصل کنید که تابلو برق دارای سیستم تهویه مناسب است. استفاده از فن ها، گریل ها یا سیستم های خنک کننده دیگری که جریان هوا در تابلو برق را حفظ می کنند و دمای کابلها را کاهش می دهند، می تواند مفید باشد.
مسیربندی کابل ها
در طراحی و نصب تابلو برق، مسیربندی کابل ها باید به گونه ای انجام شود که قرار گرفتن کابل ها روی یکدیگر به حداقل برسد. استفاده از ابزارهای مدیریت کابل مانند راهنماها، بندهای کابل و حلقه های کابل می تواند برای این منظور مفید باشد.
شل بودن اتصالات درون تابلو برق
یکی از خطرناک ترین مشکلاتی که ممکن است در تابلو برق اتفاق بیفتد، شل بودن اتصالات درون تابلو برق است. در واقع، اتصالات ناصحیح و شل م یتوانند منجر به ایجاد مقاومت بیش از حد در نقاط اتصال باشد که می تواند باعث ایجاد حرارت زیاد شود و در نتیجه تجهیزات و قطعات الکترونیکی داخل تابلو برق داغ خواهند شد.

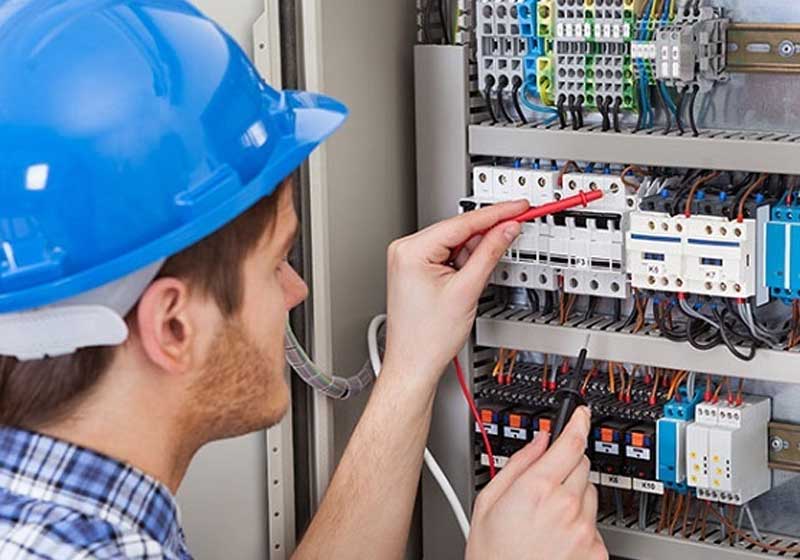

عیب یابی در تابلو برق چگونه است؟
برای عیب یابی در تابلو برق مراحل زیر را می توان دنبال کرد:
۱. تشخیص نشانه های خرابی: ابتدا باید به نشانه هایی که به وجود آمدن خرابی در تابلو برق اشاره کردیم، توجه کنید. این نشانه ها ممکن است شامل قطع برق، وجود صداها یا بوهای غیر عادی، نشتی جریان، تغییرات ولتاژ یا جریان و سایر نشانه های خرابی باشند.
۲. تحلیل علت خرابی: با توجه به نشانه های خرابی، عیب یابی در تابلو برق باید منشا و علت آن را یافت. مانند بررسی اتصالات، قطعات الکترونیکی، مقاومت ها، خازن ها و سایر اجزا و تجهیزات تابلو برق باشد.
۳. بررسی تجهیزات محافظتی: در عیب یابی، ابتدا باید تجهیزات محافظتی مانند قطع کننده ها، رله ها، فیوزها و محافظ های دیگر را بررسی کنید. زیرا خرابی در این تجهیزات باعث مشکلات در تابلو برق می شود.
۴. رعایت نکات ایمنی: در هنگام عیب یابی، حتماً لازم موارد ایمنی را رعایت کنید. مطمئن شوید که برق تابلو قطع است و با استفاده از تجهیزات و لوازم ایمنی مناسب (مانند دستکش های عایقی، عینک های محافظ و لباس های ایمنی) کار می کنید.
۵. بررسی منابع تغذیه: بررسی منابع تغذیه و ورودی های برق به تابلو برق نیز بسیار مهم است. ممکن است خرابی در خطوط برق و یا تغییرات ولتاژ و جریان باعث مشکلات در تابلو برق شود.
۶. بررسی اتصالات و سیم کشی: بررسی اتصالات و سیم کشی در عیب یابی در تابلو برق نیز ضروری است. اطمینان حاصل کنید که اتصالات درست و محکم بوده و سیم کشی به درستی انجام شده است.
۷. استفاده از ابزارهای عیب یابی: در عیب یابی تابلو برق، می توانید از ابزارهای خاصی مانند آمپرمتر، ولت متر، تسترهای اتصال و سایر ابزارهای عیب یابی الکتریکی استفاده کنید.
۸. در صورت لزوم، نیروی فنی متربیت شده و ماهر را به کمک بگیرید: در صورتی که عیب یابی در تابلو برق به دلیل پیچیدگی یا نیاز به تخصص خاصی دارد و این کار از عهده شما خارج است، توصیه می شود از نیروی فنی ماهر و مجرب در این زمینه کمک بگیرید. آن ها تجربه و دانش لازم را برای شناسایی و رفع مشکلات تابلو برق خواهند داشت.
نکاتی که هنگام عیب یابی تابلو برق باید در نظر گرفت
هنگام عیب یابی در تابلو برق ، نکات زیر را در نظر بگیرید:
بررسی ظاهری تابلو برق: ابتدا بررسی کنید که آیا هیچ خطاهای ظاهری مانند سیم های قطع شده، قطع کننده های فعال شده یا قطعات خراب در تابلو برق وجود دارد. همچنین، مطمئن شوید که هیچ نقص فیزیکی مانند زنگ زدگی، خوردگی در قطعات و تجهیزات تابلو برق وجود ندارد.
بررسی رله و تایمرها: عیب یابی در تابلو برق رله ها و تایمرها را بررسی کنید و مطمئن شوید که در تنظیمات درست و در جای خود قرار دارند. برای این منظور، دستور العمل ها و نمودارهای مربوط به تنظیمات را بررسی کنید و اطمینان حاصل کنید که تنظیمات صحیحی دارند.
نتیجه گیری
برای عیب یابی در تابلو برق، مهم است تا مفاهیم اساسی برق و الکترونیک را فهمیده و با قطعات و تجهیزات معمول در تابلو برق آشنا شوید. همچنین، مطالعه و آشنایی با دیتاشیت ها و راهنماهای مربوط به قطعات مختلف، استفاده از ابزارهای اندازه گیری و تست، تجربه عملی و تمرین در عیب یابی، و همچنین مشاوره با سایر متخصصان و تکنسین های صنعتی می تواند به شما در عیب یابی و رفع اختلالات کمک کند.
در هر صورت، همواره به یاد داشته باشید که عیب یابی تابلو برق نیازمند دقت و اطلاعات کافی است. در صورت عدم اطمینان یا عدم تجربه کافی، همیشه بهتر است از افراد مجرب و با تجربه این کار کمک بگرید تا هر گونه خطری را کاهش دهید. جهت استعلام قیمت و نوع تابلو متناسب با نیازتان، می توانید با کارشناسان ما تماس حاصل نمایید.
